JUNTACRET
Sellos hidráulicos para el concreto.

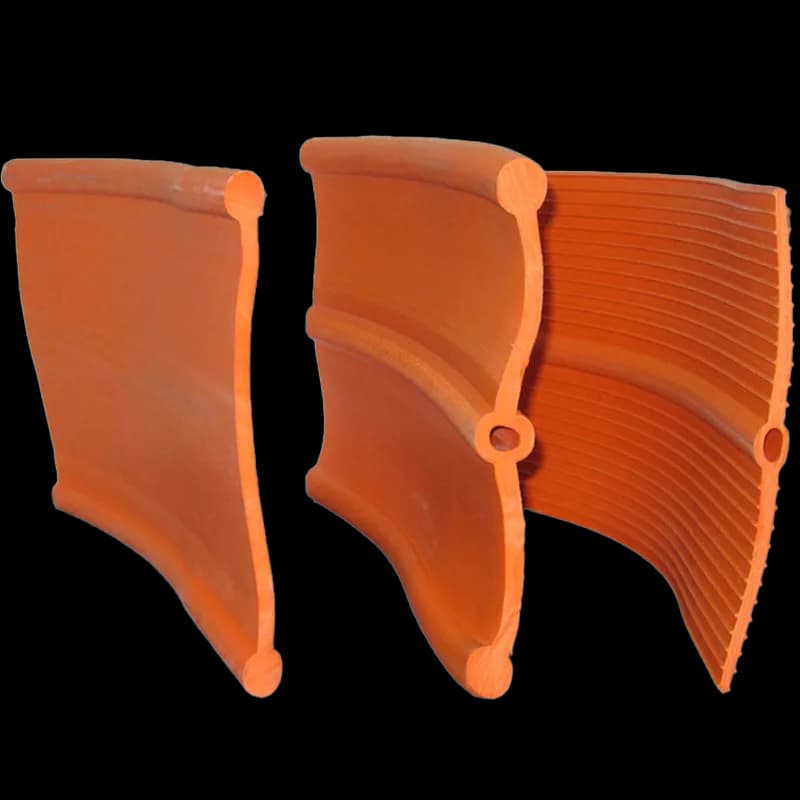

Son perfiles de cloruro de polivinilo (PVC) que se empotran en el concreto donde se forman las juntas de construcción y dilatación. Son resistentes a la abrasión y, por su elasticidad, son capaces de adaptarse al movimiento dentro de la estructura del concreto. Son resistentes al ataque por ozono y oxígeno, así como a sustancias alcalinas y agresivas existentes en el ambiente y en el agua. El material se distingue por su durabilidad, impermeabilidad y encuentra múltiples usos, entre ellos: estanques de agua, muros, piscinas, plantas de tratamiento de agua, etc.
Ficha técnica
Sección
¿Qué es?
Descripción
Los sellos JUNTACRET son perfiles flexibles de cloruro de polivinilo (PVC) que se empotran en el concreto colocándolos perpendicularmente al plano donde se forman las juntas de construcción y dilatación para bloquear al paso del agua. Son resistentes a la abrasión y por su gran elasticidad son capaces de adaptarse al movimiento dentro de la estructura del concreto. Posee una excelente resistencia a los agentes agresivos normales como el agua, oxígeno, ozono, aceites e hidrocarburos.
Se adhieren al concreto y evitan la penetración del agua, ajustándose a los movimientos de expansión, contracción y asentamiento esperados, según los cálculos estructurales.
Estos materiales se distinguen por su gran durabilidad. Sus propiedades no decaen por el proceso de envejecimiento y en medios alcalinos, propios del concreto, son indefinidamente estables.
Características y beneficios
- Sellan el paso del agua en todo tipo de juntas en el concreto (horizontal, vertical, de construcción y dilatación).
- Son elásticas y presentan muy buena resistencia al ataque químico.
- Poseen alta resistencia al envejecimiento.
- Son excelentes para todo tipo de obras hidráulicas.
- No reaccionan con el concreto.
- Se pueden colocar tanto en superficies verticales como horizontales.
Recomendado para
- Toda clase de construcciones de concreto donde se requiera un sellado estanco de las juntas de construcción, control o de dilatación sujetas o no, a presiones de agua. Son especialmente indicados en:
- Muros.
- Represas.
- Diques.
- Canales.
- Tanques.
- Piscinas.
- Túneles.
- Fundaciones.
Sección
Uso y dosificación
Presentación
- Rollos de 20 metros lineales
Tipos A, B y C. Dimensiones y pesos según tabla en información técnica.
Modo de empleo
La selección del tipo de sello hidráulico JUNTACRET y tamaño, depende de varios factores como: el tipo de obra, presión del agua, dimensiones de los elementos, movimientos previstos y ubicación del sello. Recomendamos consultar al calculista de la obra para su correcta elección.
Los sellos hidráulicos JUNTACRET se colocan en el momento del encofrado, amarrando las alas del perfil con las cabillas para evitar un desplazamiento, durante el vaciado se coloca la mitad de su sección en el primer vaciado de la junta y la otra mitad quedará embutida en el segundo vaciado. Cuando es necesario unir una tira del sello con otra, se recomienda calentar los extremos de las mismas hasta lograr un estado de elasticidad y temperatura que permita la soldadura entre los dos elementos.
Sección
Datos técnicos
Propiedades técnicas
PROPIEDADES METODO ASTM VALOR PROMEDIO
Densidad (gr/cc) ASTM D 792 1,28
Dureza (% shore a) t=0’ / t=1’ ASTM D 2240 65 / 54
Resistividad volum. (Ohm cm) ASTM D 257 7.5 x 10 E 12
| Concepto | Col. 1 | Col. 2 |
|---|---|---|
| Traccion (kg/cm2) ASTM D | 638 | 198 |
| Elongacion (%) ASTM D | 638 | 462 |
Temperaturas orientativas de proceso (°c) 140 – 150 - 160
PRESENTACIÓN — Rollos de 20 metros lineales
TIPO ANCHO (mm) ESPESOR (mm) Ø IBC (mm) Ø EBC (mm) Ø EBL (mm) PESO ROLLO 20 ML (Kg)
| Concepto | Col. 1 | Col. 2 | Col. 3 | Col. 4 | Col. 5 |
|---|---|---|---|---|---|
| A 153 (6”) | 8 | 10 | 18 | 18 | 35 |
| A 230 (9”) | 10 | 10 | 28 | 25 | 80 |
| A 230 (9”) | 10 | 19 | 38 | 25 | 92 |
B 102 (4”) 3 10 15 - 11
B 153 (6”) 4 12 18 - 17
B 204 (8”) 5 12 18 - 30
| Concepto | Col. 1 | Col. 2 |
|---|---|---|
| C 153 (6”) 5 - - | 18 | 30 |
| C 230 (9”) 9 - - | 23 | 74 |
| C 230 (9”) 10 - - | 25 | 84 |
Sección
Precauciones y manejo
Precauciones
- Es muy importante la correcta fijación del sello hidráulico JUNTACRET antes del vaciado.
- Se ha determinado que la gran mayoría de las fallas de sello en una obra hidráulica se deben al movimiento o desplazamiento de las juntas por efecto del peso del concreto durante los vaciados.
Almacenamiento
No coloque objetos muy pesados sobre los rollos de JUNTACRET ya que estos podrían deformarse. Almacénese bajo techo. Los sellos hidráulicos JUNTACRET tienen una vida ilimitada dentro del concreto.
Higiene y seguridad
Todo personal instalador del producto debe usar las herramientas y los equipos de seguridad adecuados, para su segura y correcta colocación.
Nota importante
La Información aquí suministrada está basada en ensayos tomados de fuentes confiables, sin embargo, estos datos pudiesen variar, dependiendo de las condiciones bajo las cuales se realiza cada prueba y la correspondiente aplicación de cada producto. Tecnoconcret, C.A., no se hace responsable si el material es utilizado de una manera distinta a la recomendada en este manual y a la sugerida por nuestro Departamento Técnico. Recomendamos a nuestros clientes realizar pruebas y ensayos en la obra para determinar la conveniencia de su uso.
