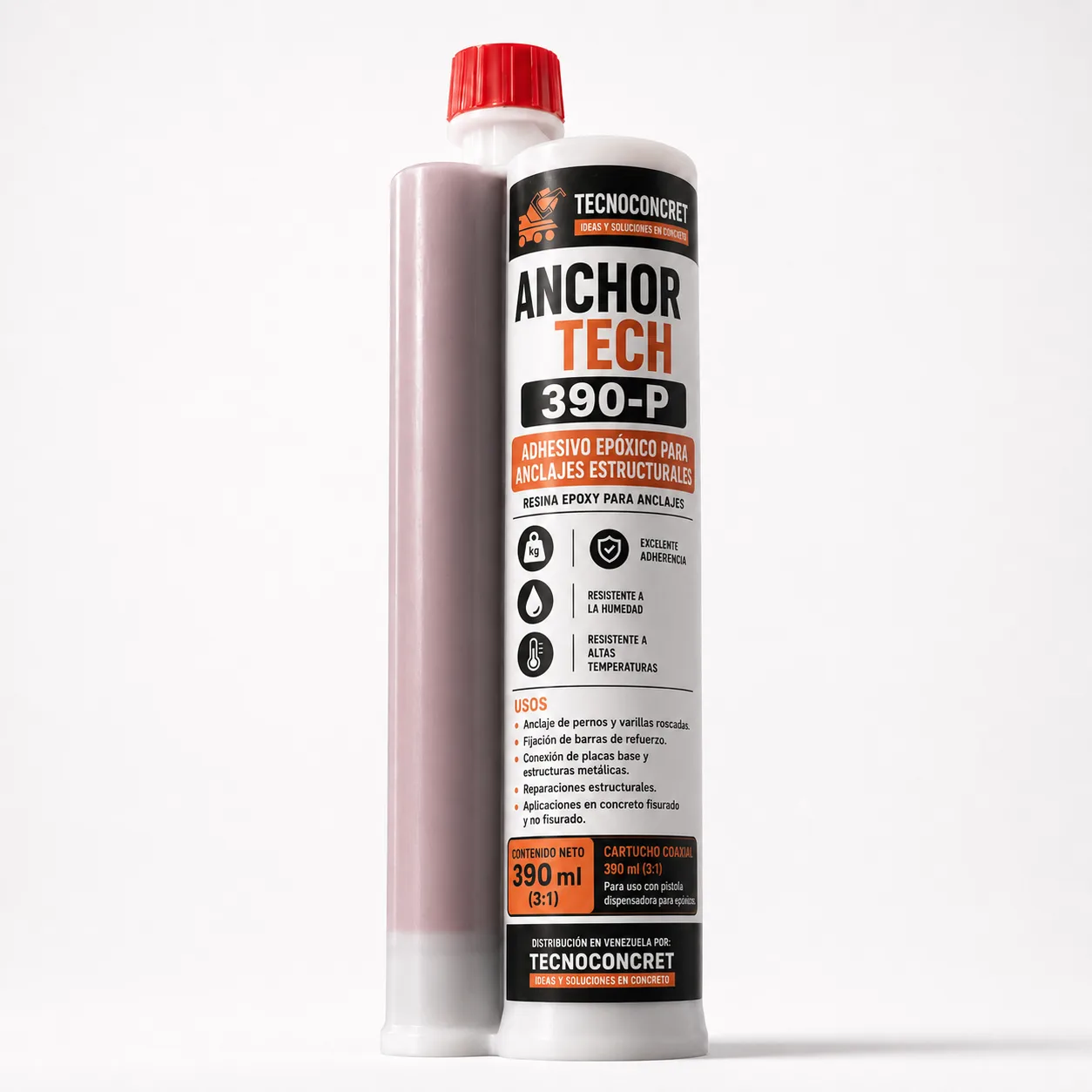

ANCHORTECH 390-P
Adhesivo epóxico inyectable bicomponente.
Adhesivo epóxico inyectable de alto rendimiento, espeso y de curado rápido, para anclajes en concreto y mampostería, en cartuchos listos para su aplicación.
Ficha técnica
Sección
¿Qué es?
Descripción
El ANCHORTECH 390-P es un adhesivo epóxico inyectable de alto rendimiento, espeso y de curado rápido y uso múltiple, compuesto por una resina epoxi modificada de dos componentes, envasado en cartuchos listos para su aplicación.
Características y beneficios
- Resina epóxica modificada libre de estireno.
- Alta resistencia mecánica y elevado módulo de elasticidad.
- Excelente tenacidad.
- Resistencia al envejecimiento y a altas temperaturas.
- Tolerancia a la humedad.
- Resistencia a ácidos y álcalis.
- Excelente tixotropía para aplicaciones horizontales y sobre cabeza.
- Cartucho de mezcla dual con boquilla mezcladora.
Recomendado para
- Fijación de: anclajes, pernos, varillas roscadas y barras de refuerzo en concreto y mampostería.
- Funciona tanto para anclajes verticales como horizontales; es tixotrópico.
- Refuerzos y reparaciones estructurales.
- Fijación de equipos suspendidos de A/C.
- Unión entre estructuras metálicas y de concreto.
- Adecuado para fijación de puertos de inyección y sellado de fisuras o grietas a inyectar con EPOCRET IV.
Sección
Uso y dosificación
Presentación
- Cartucho 390 cc (relación de mezcla 3:1)
Modo de empleo
PERFORAR:
Perfore el orificio en la posición indicada utilizando un roto martillo con el diámetro y la profundidad especificados en el proyecto.
CEPILLAR:
Limpie el interior del orificio con un cepillo adecuado.
SOPLAR:
Elimine completamente el polvo y las partículas sueltas utilizando aire comprimido.
INYECTAR:
Coloque la boquilla mezcladora, deseche la primera porción hasta obtener una mezcla homogénea e inyecte el adhesivo desde el fondo del orificio hasta llenar aproximadamente dos tercios de su longitud.
INSERTAR LA BARRA:
Introduzca la barra corrugada o el perno limpio y sin óxido, girándolo suavemente hasta alcanzar el fondo del orificio. La resina debe brotar del orificio. Ajuste el relleno para minimizar desperdicio.
CURADO:
No mueva el anclaje hasta completar el tiempo de curado recomendado.
Sección
Datos técnicos
Propiedades técnicas
| Propiedad | Valor |
|---|---|
| Viscosidad | 18–22 Pa·s |
| Densidad | 1,5 ± 0,1 g/cm³ |
| Relación de mezcla | 3:1 |
| Resistencia a la tracción | >16 MPa |
| Módulo elástico | >3500 MPa |
| Elongación | >1,7 % |
| Resistencia a la flexión | >50 MPa |
| Resistencia a la compresión | >60 MPa |
| Índice de tixotropía | >4,0 |
Tiempos de trabajo y curado:
| Temperatura (°C) | -5 | 0 | 10 | 20 | >30 |
|---|---|---|---|---|---|
| Tiempo de trabajo (min) | 60 | 45 | 30 | 15 | 20 |
| Tiempo de curado (h) | 72 | 48 | 24 | 12 | 6 |
Tabla de adherencia de anclaje al instalar barras de acero (kN):
| Tornillo/Orificio | Prof. (mm) | Tracción | Corte | Tracción diseño | Corte diseño |
|---|---|---|---|---|---|
| M8 / 10 mm | 90 | 22,9 | 13,7 | 12,5 | 8,0 |
| M10 / 14 mm | 110 | 46,9 | 20 | 19 | 11,8 |
| M12 / 18 mm | 125 | 65,6 | 37,8 | 29,0 | 22,2 |
| M20 / 25 mm | 170 | 85,3 | 59,0 | 42,5 | 34,7 |
| M24 / 28 mm | 210 | 170,0 | 85,0 | 59,7 | 50,0 |
| M30 / 35 mm | 280 | 206,0 | 135,9 | 89,0 | 79,4 |
Sección
Precauciones y manejo
Precauciones
- El diseño de anclajes estructurales debe ser realizado o verificado por un profesional competente conforme a la normativa aplicable. Sugerimos que la longitud de empotramiento responda a un cálculo analítico de la carga de servicio vs la capacidad resistente del anclaje con un factor de seguridad no menor a 2, o lo que determine el ingeniero calculista.
- Tomar en cuenta para el diseño las condiciones de borde, proximidad de otros anclajes y las condiciones de cargas estáticas o dinámicas.
- Bajo cualquier duda o para su verificación se recomienda hacer pruebas de carga a tracción.
- Los valores de carga de esta ficha técnica corresponden a la información técnica suministrada para concreto con resistencia a compresión 30 MPa. La capacidad real depende, entre otros factores, de la resistencia y condición del concreto, diámetro y profundidad de perforación, distancia a bordes, separación entre anclajes, limpieza del orificio, temperatura y procedimiento de instalación.
Almacenamiento
- Almacene en un sitio seco y fresco entre 5 °C y 35 °C.
- No debe exponerse al sol o la lluvia.
- Correctamente almacenado el producto puede durar más de 1 año.
Higiene y seguridad
• Durante su manipulación y aplicación el personal debe utilizar implementos de protección como: guantes, lentes y mascarillas.
Nota importante
La Información aquí suministrada está basada en ensayos tomados de fuentes confiables, sin embargo, estos datos pudiesen variar, dependiendo de las condiciones bajo las cuales se realiza cada prueba y la correspondiente aplicación de cada producto. Tecnoconcret, C.A., no se hace responsable si el material es utilizado de una manera distinta a la recomendada en este manual y a la sugerida por nuestro Departamento Técnico. Recomendamos a nuestros clientes realizar pruebas y ensayos en la obra para determinar la conveniencia de su uso.
